Descrizione Prodotto

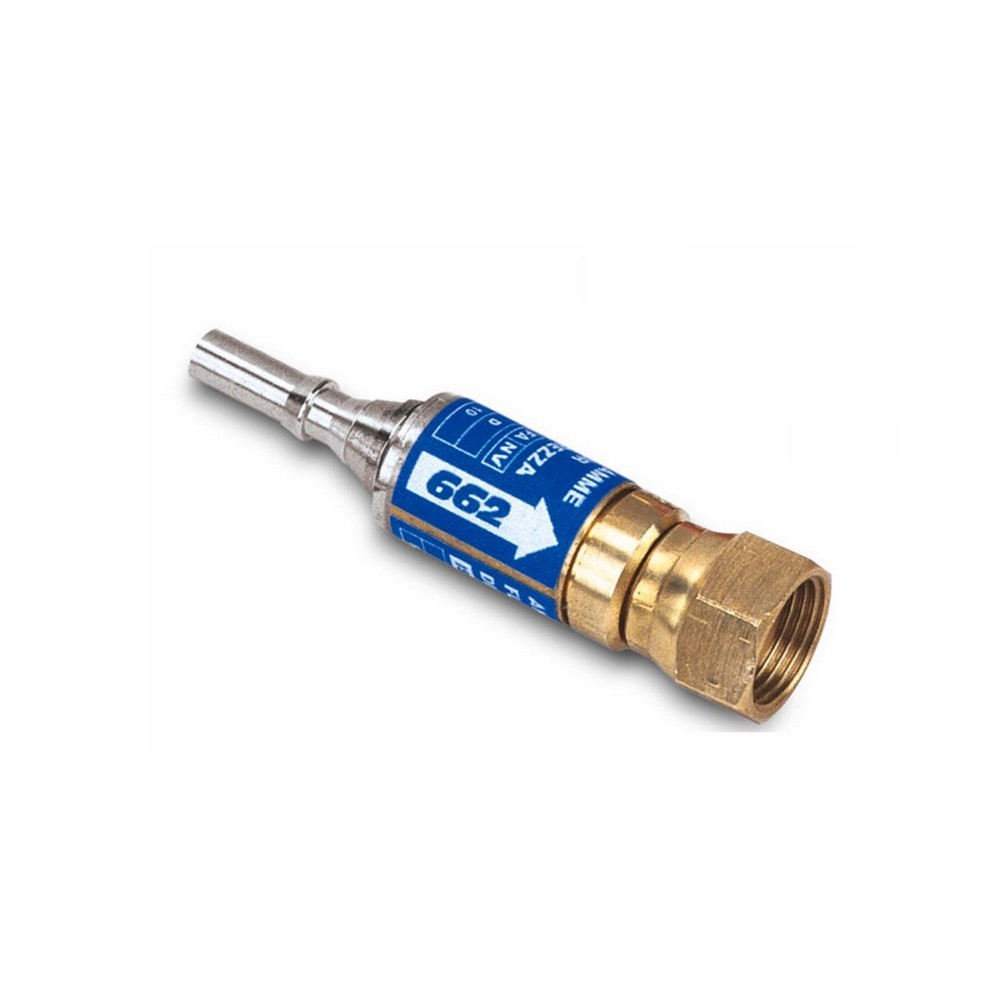

VALVOLA DI SICUREZZA SECURTOP 662 RF – ENTRATA CANNELLO – OSSIGENO
-
- GAS : ossigeno
- PRESSIONE MAX : 10 bar
- PORTATA GAS : 35 m3/h
- ATTACCO IN ENTRATA (lato tubo) : innesto rapido maschio SAF-FRO QUICKMATIC Ø 6,8 mm
- ATTACCO IN USCITA : 3/8G DX Femmina
- NORMA : EN ISO 5175-1
DISPOSITIVI DI SICUREZZA OSSIGAS
Le valvole di sicurezza per le attrezzature ossigas (ad esempio un cannello ossiacetilenico) hanno il compito di evitare che il difettoso funzionamento o l’errato utilizzo delle attrezzature provochino danni al personale o agli impianti stessi.
I dispositivi di sicurezza possono avere varie funzioni, tra le quali:
-
-
- antiritorno di fiamma : arresta il ritorno di fiamma evitando che la fiamma tramite le tubazioni arrivi direttamente alle bombole dei gas
- antiritorno di gas : impedisce il travaso di gas dal tubo dell’ossigeno al tubo del combustibile e viceversa
-
NB : i ritorni di gas e di fiamma si verificano quando la velocità di uscita della miscela è inferiore alla velocità di combustione.
INSTALLAZIONE DEI DISPOSITIVI OSSIGAS
La normativa obbliga l’uso della valvola solo per gas combustibili e solo sui cannelli, ma è fortemente consigliato usarla anche per l’ossigeno e sul riduttore.
E’ raccomandato l’utilizzo dei dispositivi di sicurezza sugli attacchi di uscita dei riduttori e sugli attacchi di entrata dei cannelli. I dispositivi vanno montati sia sulla linea ossigeno che sulla linea gas combustibile (acetilene, propano, metano, idrogeno, etc). Quando non fosse possibile montare i dispositivi direttamente sull’impugnatura del cannello, questi dovranno essere installati lungo il tubo flessibile il più possibile in prossimità dell’impugnatura.
La norma UNI 11627 richiede la sostituzione dei dispositivi da valutarsi dopo il ritorno di fiamma e comunque non oltre i 5 anni di normale utilizzo. Si consigliano tempi inferiori in funzione della gravosità delle condizioni d’impiego.
MARCATURA DELLE VALVOLE DI SICUREZZA
Sulle valvole devono essere visibili le seguenti informazioni:
- il numero della norma di riferimento
- la sigla delle funzioni di sicurezza del dispositivo (EN ISO 5175-1: FA = arresto di fiamma; NV = antiritorno di gas)
- la freccia indicante il senso normale del flusso di gas
- il nome del produttore
- il tipo di gas (simbolo o nome per esteso nella lingua del paese) e la pressione massima di esercizio
- il modello del dispositivo
Oltre a queste informazioni, le valvole SAF-FRO hanno un codice colore (rosso per gas combustibili e blu per gli altri gas) e riportano la settimana e l’anno di produzione per la rintracciabilità.
